一、项目概述
使用迅饶BACnet网关访问真兰WR3热量表转成BACnetIP协议应用案例。
二、需求分析
2.1 问题描述
现场需要将真兰WR3热量表的数据集成到江森的系统中去，现场集成江森系统使用的接口是BACnetIP协议不支持真兰WR3热量表的内部协议，所以使用迅饶的BAC1002-ARM网关采集真兰WR3热量表的数据，转成BACnetIP协议然后接入江森的系统。
2.2 网关介绍
BAC1002-ARM硬件网关支持多种协议转换，可以帮助江森的Metasys、霍尼的EBI或者Niagara、西门子的Insight或Desigo CC、施耐德SBO等大型楼宇自控公司组态软件无法连接一些不常见控制设备问题，如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议，这样BACnet客户端组态软件就可以通过网关访问现场设备了。
2.3 真兰WR3表
两线制真兰WR3表
四线制真兰WR3表

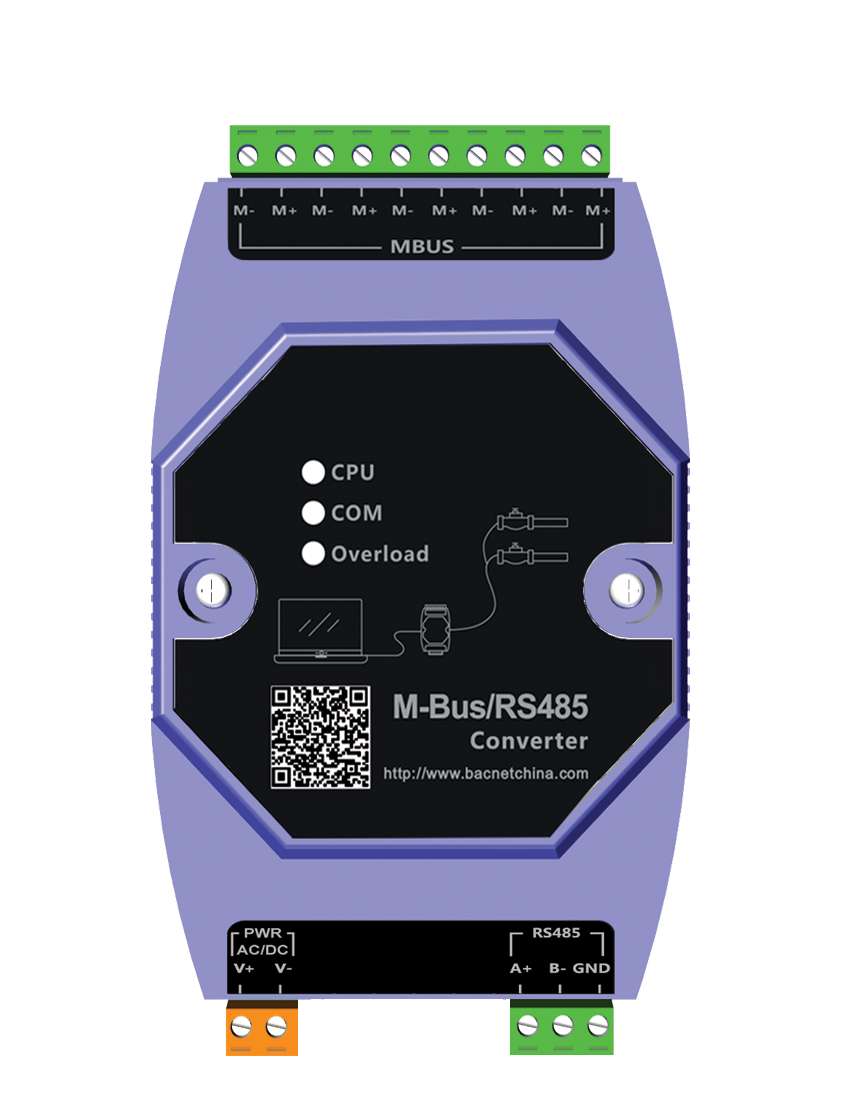

2.4 Mbus集中器
M-Bus远程抄表系统（symphonic mbus）是欧洲标准的2线的二总线,主要用于消耗测量仪器，诸如热表和水表，流量计系列。
Mbus总线是欧洲标准，与普通485总线主要区别在于：
①Mbus两线没有正负之分（无极性），而485总线是有正负极性之分；
②Mbus总线工作是有30~36V工作电压，用于仪表传输数据；485总线一般工作电压是3.8V左右；
③Mbus可以完全支持星型连接方式总线，485总线常规都是需要手拉手串联方式；
迅饶Mbus集中器通过Mbus接口连接到仪表Mbus总线，然后转换为RS485电平方式，这样可以让PC上位机或者串口设备访问终端仪表。
三、方案设计
3.1 方案介绍
上海交通大学医学院附属仁济医院中使用迅饶BAC1002-ARM网关下采集两个真兰的WR3热量表的数据。通过迅饶Mbus集中器将真兰WR3表的Mbus接口转成RS485/RS232电平方式接线，然后通过BAC1002-ARM网关将数据转成BACnetIP给江森的上位系统调用。

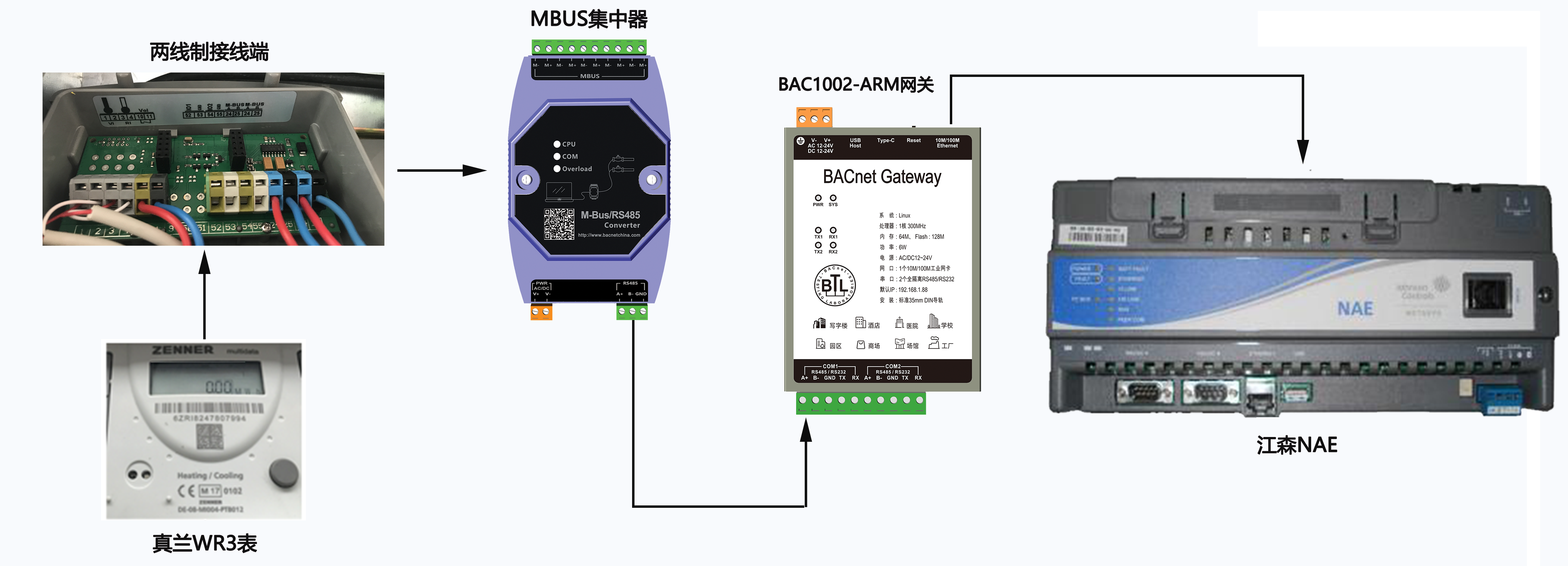

3.2 应用原理图
3.3 方案详细说明
1．MbusScan搜索真兰WR3热量表
① 根据现场真兰表设定串口参数在MbusScan软件中填写配置相关的参数项。
② 将真兰表面板上后六位表号，填写到MbusScan软件的表号栏。
③ 填写完参数以后点击搜索即可，将搜索到的数据点表导出Excel。
MbusScan搜索
通讯点表
2. 通过通讯文档配置驱动
3. 通讯参数
4. 通讯点表
|
